35KV汇川干式变压器概述

35KV汇川干式变压器是一种大型电力汇川干式变压器，其额定电压等级为35千伏，采用干式绝缘结构（如环氧树脂浇注或浸渍式），无需油作为冷却和绝缘介质。该类变压器广泛应用于电力系统、工业配电、新能源等领域，具有高可靠性、防火防爆、环保无污染等特点。

主要特点

• 安全环保：无油设计，杜绝漏油风险，阻燃自熄，适用于人员密集场所。

• 低损耗高效：采用优质硅钢片和先进线圈工艺，空载损耗和负载损耗均优于标准。

• 防潮抗污染：环氧树脂浇注绝缘，具备优异的防潮、防盐雾、防尘能力，适应恶劣环境。

• 低噪音：通过优化铁心结构和降噪工艺，运行噪音低于60dB（A）。

• 免维护：无需定期换油，减少运维成本。

• 过载能力强：配备强制风冷系统，可在一定条件下实现短时过载运行。

典型用途

• 电力系统：用于35kV变电站、配电所，向6kV/10kV电网供电。

• 工业配电：冶金、化工、矿山、汽车制造等大型工厂内部配电。

• 建筑与公共设施：高层建筑、地铁、机场、医院、数据中心等对防火要求高的场所。

• 新能源领域：风力发电、光伏电站的升压或降压变压器。

• 特殊环境：潮湿、盐雾、粉尘多的户外或半户外场所。

技术规格

结构与工作原理

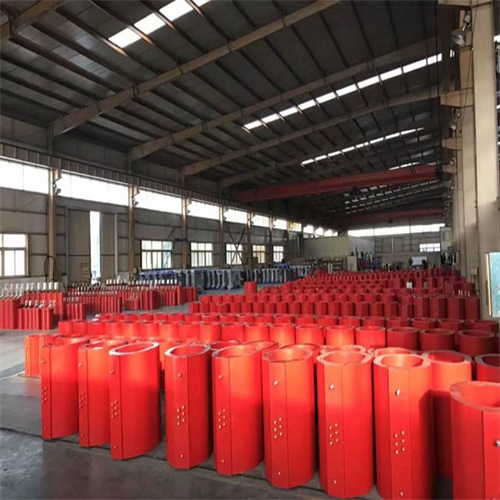

35KV干式变压器主要由铁心、高压线圈、低压线圈、绝缘支架、冷却风机、温控系统及外壳（可选）组成。铁心采用高导磁冷轧取向硅钢片叠装，有效降低磁滞损耗。高压线圈通常采用环氧树脂真空浇注工艺，具有良好的绝缘强度和机械强度。低压线圈多为箔式绕制，结构紧凑。温控系统通过预埋热敏元件实时监测绕组温度，并由控制箱输出报警或跳闸信号。

执行标准

• GB/T 10228-2015《干式电力变压器技术参数和要求》

• GB 20052-2020《电力变压器能效限定值及能效等级》

• IEC 60076-11:2018《电力变压器 第11部分：干式变压器》

选型与注意事项

• 根据负荷性质（连续/间歇）和容量选择变压器额定容量，并留有一定裕量。

• 确认安装环境（室内/室外、海拔、环境温度）对绝缘和散热的影响。

• 若需高可靠供电，可选配温控报警、风机自动启停、智能监测等功能。

• 注意与系统电压、连接组别的匹配，确保与上下游设备兼容。

常用型号举例

结论

35KV干式变压器凭借其优异的防火安全性能、稳定的电气特性以及较低的维护成本，已成为现代电力系统中不可或缺的一环。在选择和使用时，应综合考虑容量、环境、能效等级及保护需求，以确保供电系统的安全、经济与高效运行。如需定制特殊规格，建议与专业变压器制造商直接沟通以获取更优方案。
